本實用新型的目的是針對現有技術存在的不足，提供一種散熱高的電池包水冷板。

  為了實現上述實用新型的目的，本實用新型所采取的技術方案：

  一種電池包水冷板，包括有進水管腔，進水管腔的一側設置有至少一個出水管腔，所述的出水管腔并列連接有兩個U型冷卻管，兩個U型冷卻管相鄰的兩個直管與出水管腔連通，兩個U型冷卻管的另外兩個直管與進水管腔連通，進水管腔設置有進水口，出水管腔設置有出水口。

  本實用新型工作時，先將冷卻液經進水口注入到進水管腔內，然后冷卻液經U型冷卻管流進出水管腔內，冷卻液從出水管腔的出水口排出。與現有技術相比，本實用新型的有益效果為：由于電池包水冷板呈薄板狀，電池組可間接地放置在電池包水冷板上，使電池組能迅速地將熱量傳遞到電池包水冷板上，從而提高了散熱效率的同時節省空間，同時由于多個出水管腔的存在，可有效地提高散熱效率，延長電池組的使用壽命。

  進一步地，進水管腔的一側設置有兩個相互間隔的出水管腔。

  為了便于放置電池組，所述的進水管腔和出水管腔為扁平管，U型冷卻管為口琴管。

  進一步地，所述進水管腔上固接有固定架，所述U型冷卻管的折彎段上固接有第二固定架，固定架和第二固定架用于將電池包水冷板固接在外設部件上，固定架和第二固定架上開設有固定孔。

  進一步地，所述的進水管腔或固定架上設有固定柱，所述的固定柱用于固定進水管和出水管。

  進一步地，所述的各進水口上插接有進水管，各進水管匯聚到進水總閥上，所述的各出水口上插接有出水管，各出水管匯聚到出水總閥上，進水總閥和出水總閥上設有用于監控水溫的溫度傳感器。

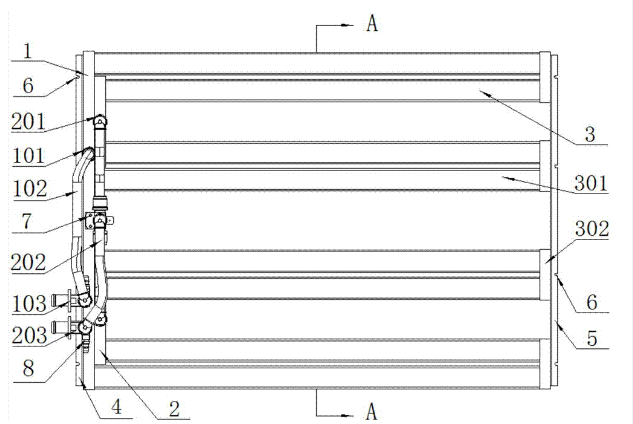

  其中，1進水管腔，101進水口，102進水管，103進水總閥，2出水管腔，201出水口，202出水管，203出水總閥，3U型冷卻管，301直管，302折彎段，4固定架，5第二固定架，6固定孔，7固定柱，8溫度傳感器，9電池組。

  具體實施方式

  包括有進水管腔1，進水管腔1的一側設置有兩個出水管腔2，各出水管腔2并列連接有兩個U型冷卻管3，U型冷卻管3包括有兩個并列的直管301，兩個直管301的一端經方形管接通，兩個U型冷卻管3相鄰的兩個直管301與出水管腔2連通，兩個U型冷卻管3的另外兩個直管301與進水管腔1連通，進水管腔1設置有進水口101，出水管腔2設置有出水口201，為了便于放置電池組9，進水管腔1和出水管腔2為扁平管，U型冷卻管3為口琴管，進一步地，進水管腔1上固接有固定架4，U型冷卻管3的折彎段302上固接有第二固定架5，固定架4和第二固定架5用于將電池包水冷板固接在外設部件上，固定架4和第二固定架5上開設有固定孔6，進一步地，進水管腔1或固定架4上設有固定柱7，固定柱7用于固定與電池包水冷板連接的外設的進水管102和出水管202，各進水口101上插接有進水管102，各進水管102匯聚到進水總閥103上，各出水口201上插接有出水管202，各出水管202匯聚到出水總閥203上，進水總閥103和出水總閥203上設有用于監控水溫的溫度傳感器8。

  工作時，用螺釘將固定架4和第二固定架5固接在外設裝置(電池包的底部)上，再將電池組9固接在電池包水冷板上，然后打開進水總閥103使冷卻液經進水管102和進水口101注入到進水管腔1內，然后冷卻液經U型冷卻管3流進出水管腔2內，冷卻液經出水口201和出水管202從出水總閥203上排出。

  本實用新型并不局限于上述實施例，在本實用新型公開的技術方案的基礎上，本領域的技術人員根據所公開的技術內容，不需要創造性的勞動就可以對其中的一些技術特征作出一些替換和變形，這些替換和變形均在本實用新型的保護范圍內。
